F630 RGB 12Vの電圧降下による色味違いを抑えて点灯させたい。

F630 RGB 12Vは片側からの給電では内部の電圧降下により、LEDテープが長くなるにつれて入力側と末端側でRGB混合色の色味違いが顕著になります。例えば、点灯色の白がテープ末端側に近づくほどに強く赤みがかるといった様子です。

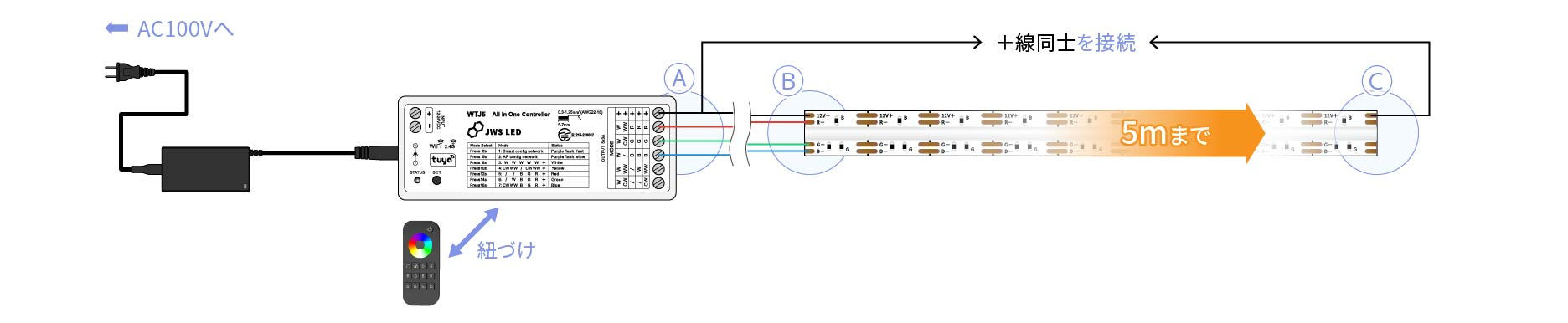

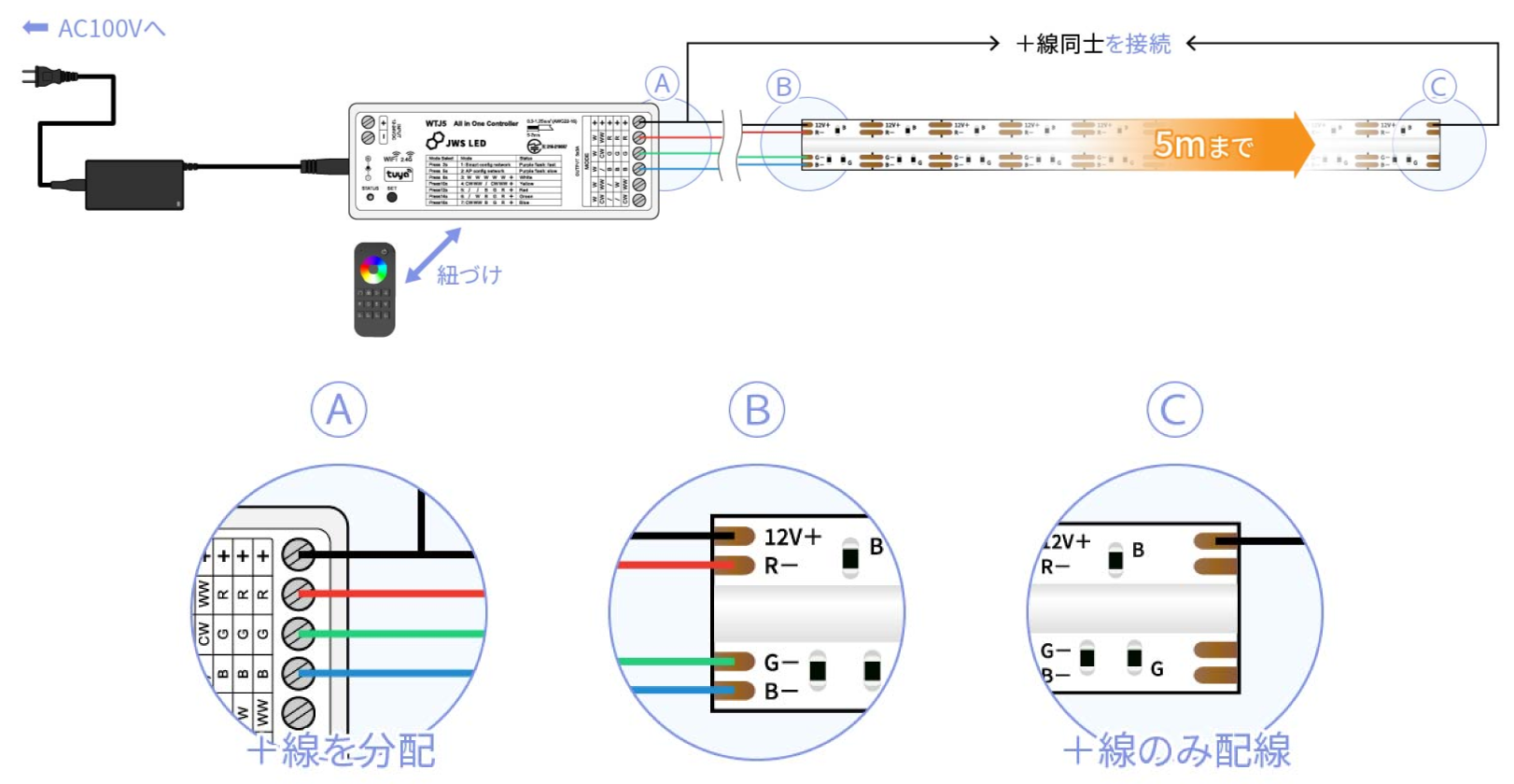

この場合、電圧降下を抑えるために両側給電をしてください。配線は以下の通り。

接続例内の製品：

電源アダプタ12V5A、

All in One コントローラー WTJ5、

スタンダードリモコン RGB、

F630 RGB 12V

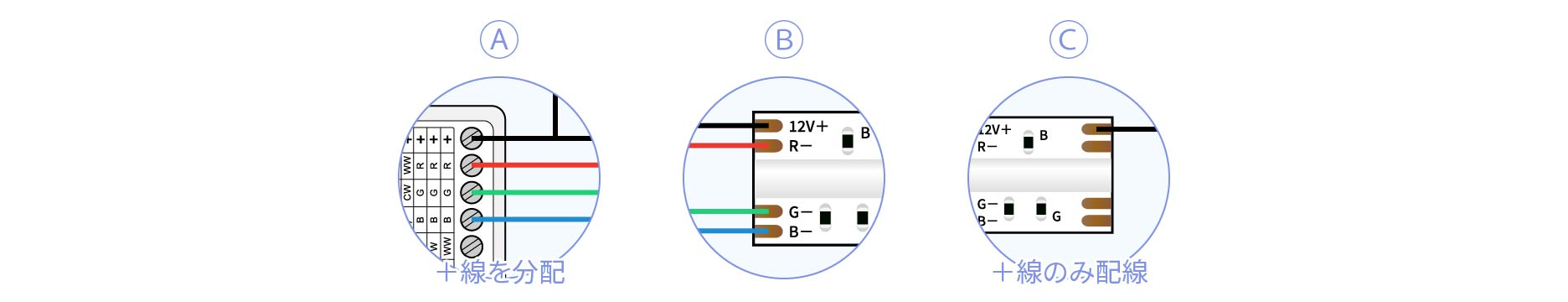

F630 RGB 12Vテープの入力側にRGBコントローラーを接続。テープの末端から＋線のみをコントローラーの＋線に接続。テープ末端のRGB線は電源に接続しないでください。

上記の方法で電圧降下を抑えて使用できます。また、12V製品で片側電源供給の場合はを3m以内の長さで使用するのがおすすめです。

それ以上の長さで片側電源で使用する場合は24V F630 RGBを推奨しています。電圧降下が抑えられます。
