高耐防水のケーブルと電源アダプタDCプラグの接続について

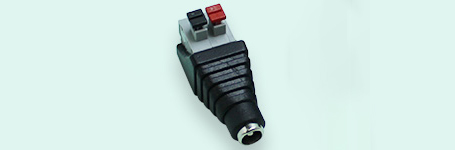

高耐防水のLEDテープライトをアダプタ電源に接続して使用したい場合は、防水ケーブルにプッシュ端子型DCジャックを取り付けることで解決できます。

防水ケーブルは線出しなので、そのままではアダプタ電源のDCプラグが差し込めません。プッシュ端子型DCジャックのボタンを押して、被覆を3〜4mm剥いた防水ケーブルを端子の奥にまで差し込んでください。

※＋線は赤のプッシュ端子口、ー線は黒のプッシュ端子口へ

差し込み後にプッシュ端子を放して配線を軽く引っ張り、しっかり挟まれていることを確認してからアダプタに接続して点灯させてください。
