端子台（ターミナルブロック端子）への配線方法

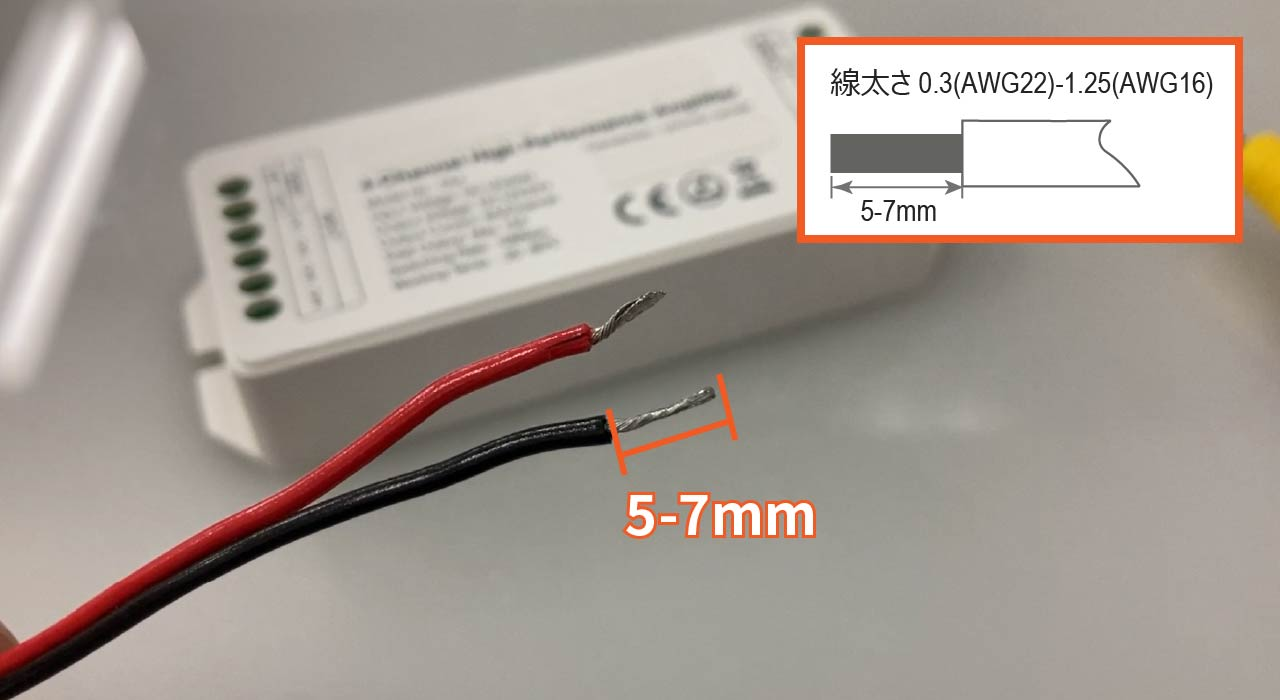

1. ケーブルの被覆を剥き、芯線が5〜7mm露出されている状態にします。

芯線が2〜3mm程度で短いと、被覆が端子口に巻き込まれて接触不良を起こす可能性があります。また、端子へ取り付け可能な線材はAWG22（0.3SQ）〜AWG16（1.25SQ）です。

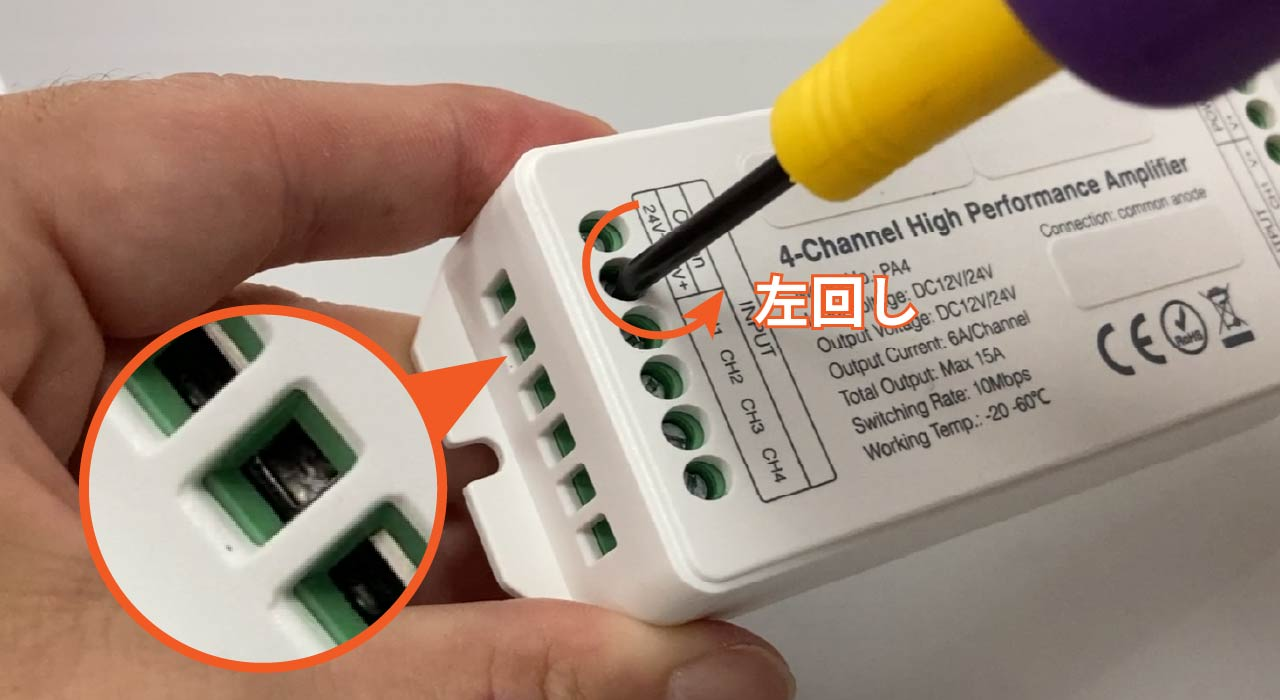

2. ケーブルを差し込む端子ネジを左回しで緩めてください。

端子台のネジは刃幅3mmのマイナスドライバーを使用して回します。

3. 線材を端子口の奥にぶつかるまで差し込みます。

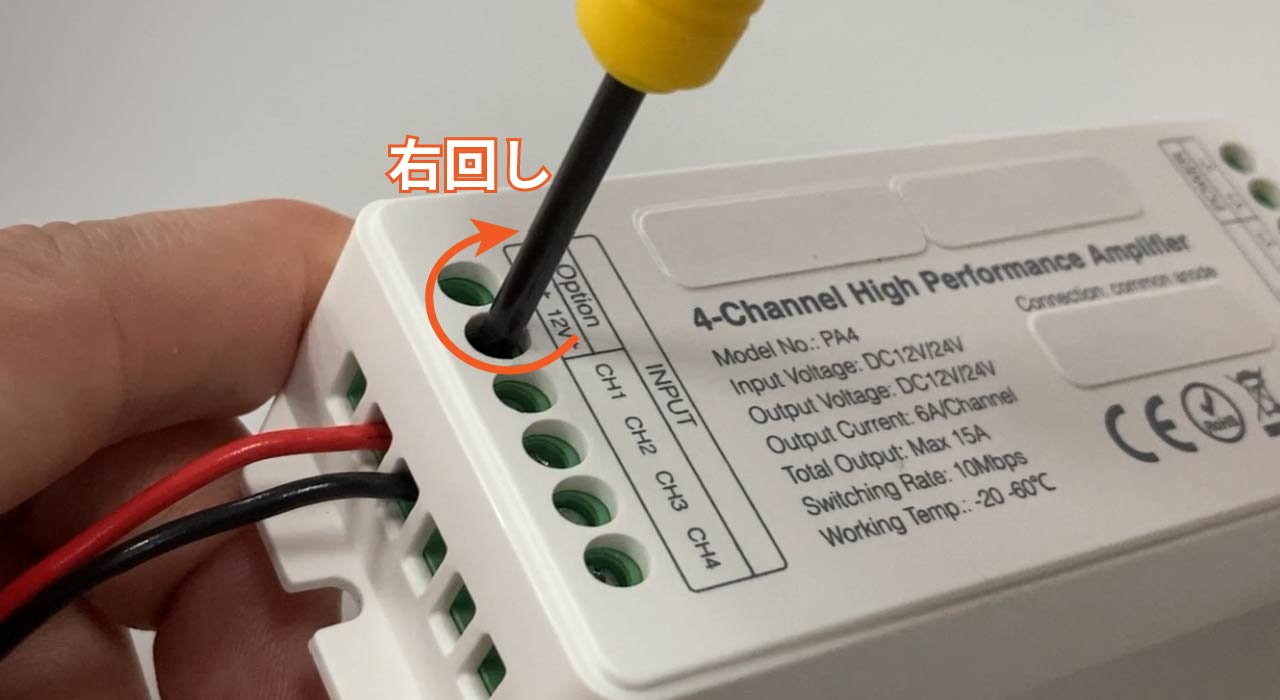

4. 端子ネジを右回しで締め、ケーブルを固定してください。
