各マジックコントローラーとマジックLEDテープの配線はどのようになりますか?

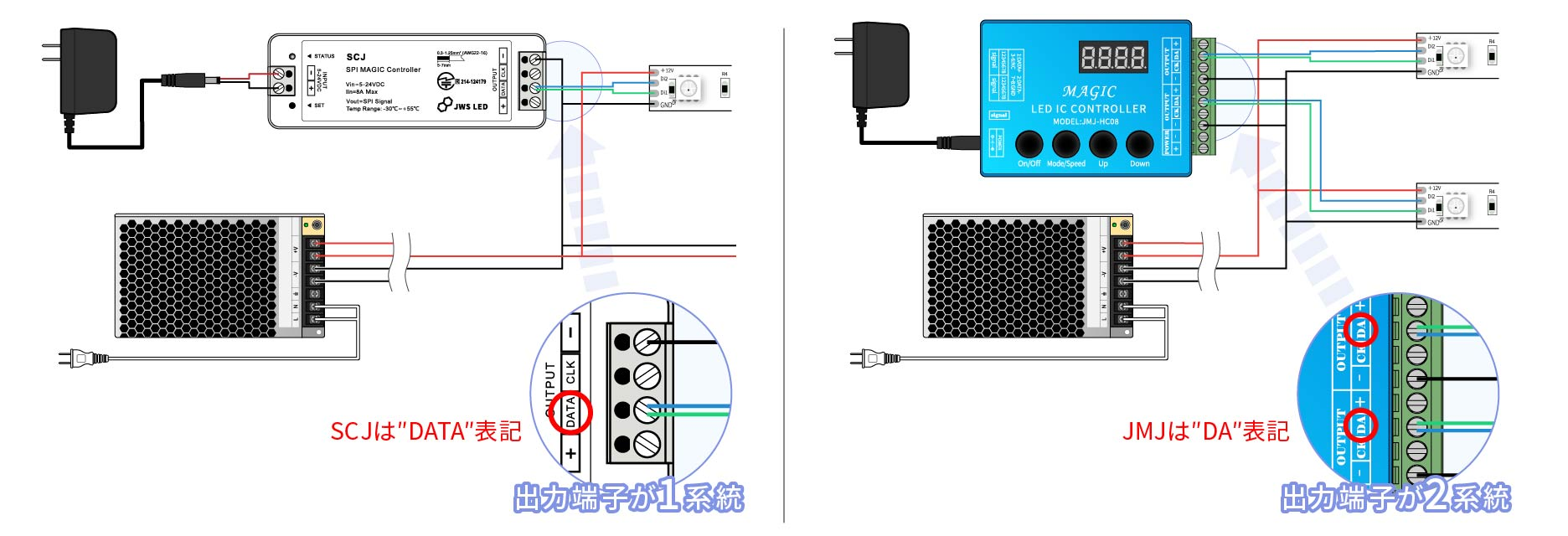

SCJコントローラー、JMJコントローラーのそれぞれの配線は以下の通りとなります。

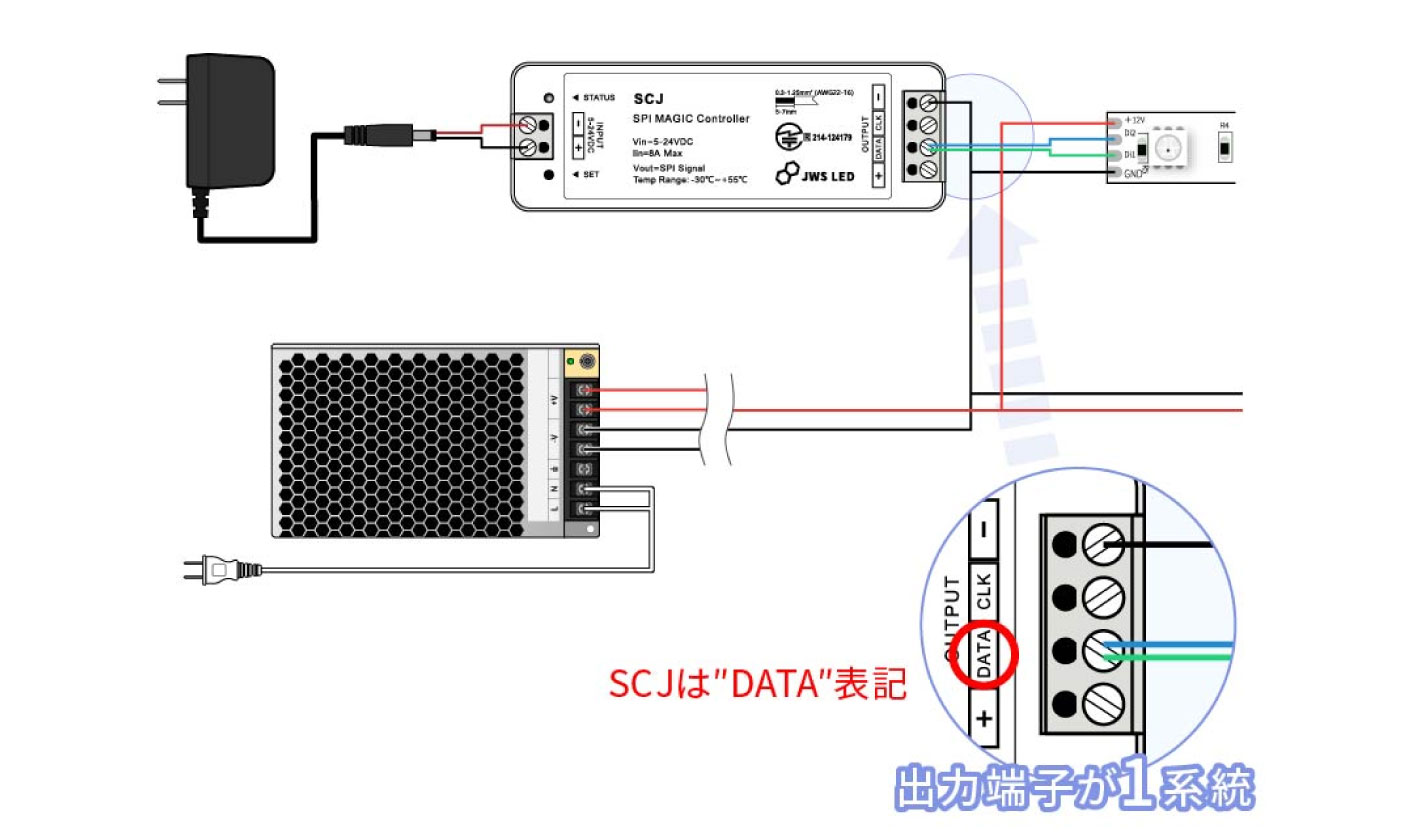

SCJコントローラーとマジックLEDテープの配線

SCJコントローラーのDA(DATA)端子へテープのDATA線であるD1とD2を束ねて一つにして接続して下さい。

※マジックLEDテープのDATA線がD1のみの場合は、D1のみを配線してください。

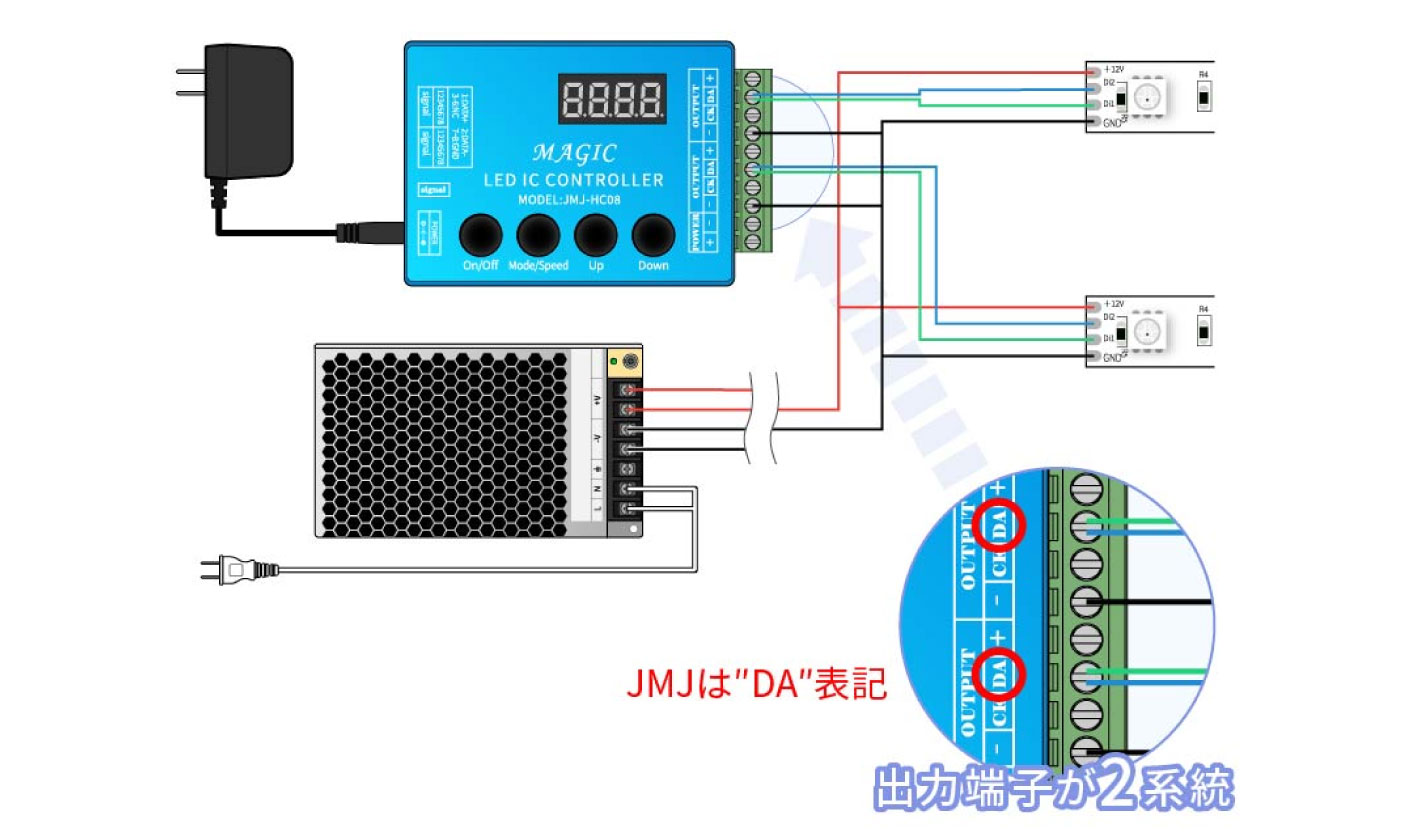

JMJコントローラーとマジックLEDテープの配線

JMJコントローラーは出力端子（OUTPUT）が2系統あるので、コントローラー1つでマジックLEDテープを2本まで並列接続できます。
